Что такое КСВ?

как его настроить и почему ваша радиостанция может сгореть?

Что такое КСВ антенны рации?

Если вы купили отличную автомобильную рацию, дорогую антенну, прикрутили её к машине и думаете, что на этом всё — у нас плохие новости. Скорее всего, ваша связь будет работать на 30% от своих возможностей, а сама рация может выйти из строя в первый же день.

Почему? Потому что любую автомобильную антенну нужно настраивать под конкретную машину. И главный показатель этой настройки — КСВ (Коэффициент стоячей волны).

Что такое КСВ простыми словами

Забудьте про сложные формулы. Представьте:

  • Рация — это насос
  • Антенна и кабель — это шланг

Если шланг нормальный — вся вода выходит наружу (сигнал уходит в эфир).

Если шланг пережат — часть воды возвращается обратно (сигнал отражается).

КСВ показывает, сколько сигнала ушло в эфир, а сколько вернулось обратно в рацию.

Почему это опасно

Отражённый сигнал превращается в тепло внутри рации.

  • Чем выше КСВ — тем сильнее нагрев
  • Перегревается усилитель мощности
  • Рация может сгореть

Важно: это не гарантийный случай. Ремонт почти равен цене новой рации.

Как понимать значения КСВ

  • 1.0 – 1.2 Идеально. Максимальная эффективность. Ничего трогать не нужно.
  • 1.3 – 1.5 Хорошо. Можно спокойно работать.
  • 1.6 – 2.0 Есть потери. Связь хуже. Проверить контакты и массу.
  • 2.1 – 3.0 Плохо. Рация греется. Нужно настраивать антенну.
  • Выше 3.0 Критично. Возможен обрыв кабеля или отсутствие массы. Нельзя выходить в эфир!

Почему КСВ зависит не только от антенны

Ошибка многих: думать, что дело только в антенне.

На самом деле КСВ зависит от всей системы:

  • Масса (заземление) Плохой контакт с кузовом = плохой КСВ
  • Место установки Центр крыши — идеально. Бампер или крыло — хуже
  • Кабель Пережатый или скрученный кабель ухудшает сигнал

Как настраивается КСВ

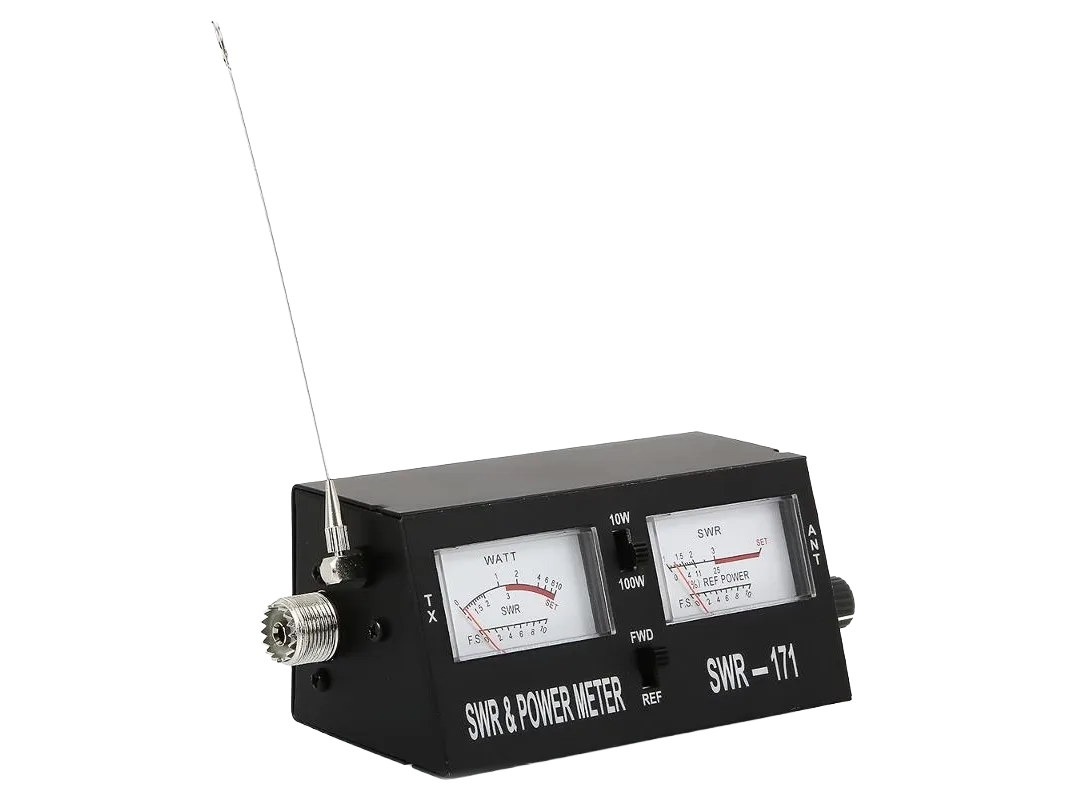

  1. Подключается КСВ-метр между рацией и антенной
  2. Делается замер на нужной частоте
  3. Регулируется длина штыря антенны
  4. При необходимости штырь аккуратно укорачивается
  5. Повторяются замеры до КСВ ниже 1.5

Важно: если отрежете лишнего — назад уже не вернуть.

Вывод

КСВ — это не просто цифра. Это:

  • Дальность вашей связи
  • Качество сигнала
  • Срок жизни вашей рации

Игнорировать настройку — значит рисковать оборудованием.

Не хотите рисковать?

Лучше один раз настроить правильно, чем потом покупать новую рацию.
